Codici SMD delle resistenze: dal codice al valore
Leggi il valore di una resistenza SMD dal codice stampato sopra, come 103, 4R7, 1002 o 01C, oppure trova il codice di un valore. Funziona con i codici a 3 cifre, a 4 cifre e con il sistema EIA-96 delle resistenze di precisione.
Codici SMD delle resistenze
Leggi il valore di una resistenza SMD dal codice stampato sopra (103, 4R7, 1002, 01C) oppure trova il codice di un valore.
Funziona con i codici a 3 cifre (103), a 4 cifre (1002), con la R al posto della virgola (4R7, R47) e con i codici EIA-96 delle resistenze all'1% (01C). Una resistenza con scritto 0 o 000 è un ponticello da 0 Ω.
Il codice a 3 cifre si usa per le resistenze al 5%, quello a 4 cifre e l'EIA-96 per quelle all'1%. Se un formato non può rappresentare il valore, te lo diciamo.
Scrivi il codice stampato sulla resistenza: il valore in ohm compare qui.
Risultato
Come si calcola
Come funziona
Con Dal codice al valore scrivi il codice come lo vedi sul componente: il valore compare in ohm, kΩ o MΩ, con il tipo di codice e la tolleranza tipica.
Con Dal valore al codice scrivi il valore e scegli l’unità: vedi come si scrive a 3 cifre, a 4 cifre e in EIA-96, se il valore fa parte della serie E96.
Apri Come si calcola per vedere il codice scomposto cifra per cifra.
✔ Codici a 3 e 4 cifre
✔ R al posto della virgola
✔ Codici EIA-96
✔ Gratuito e senza registrazione
I tipi di codice SMD
103
3 cifre
Due cifre del valore e il numero di zeri: 103 = 10 e tre zeri = 10.000 Ω. Di solito tolleranza 5%.
1002
4 cifre
Tre cifre del valore e il numero di zeri: 1002 = 100 e due zeri = 10 kΩ. Di solito tolleranza 1%.
4R7
La R
La R sta al posto della virgola, per i valori piccoli: 4R7 = 4,7 Ω, R47 = 0,47 Ω.
01C
EIA-96
Due cifre per la posizione nella serie E96 e una lettera per il moltiplicatore: 01C = 100 × 100 = 10 kΩ.
Una resistenza con scritto 0, 00 o 000 è un ponticello da 0 Ω. Le resistenze più piccole, come le 0201 e le 0402, spesso non hanno nessun codice stampato.
Le formule
1
Codice a 3 o 4 cifre
Valore = cifre × 10^ultima cifraL’ultima cifra dice quanti zeri aggiungere alle altre.
Esempio: 472 = 47 × 10² = 4,7 kΩ
2
Codice con la R
R = virgolaSi legge come un numero decimale in ohm.
Esempio: 4R7 = 4,7 Ω
3
Codice EIA-96
Valore = E96[numero] × letteraLettere: Z = 0,001, Y o R = 0,01, X o S = 0,1, A = 1, B o H = 10, C = 100, D = 1.000, E = 10.000, F = 100.000.
Esempio: 68X = 499 × 0,1 = 49,9 Ω
Esempi pratici
La più comune

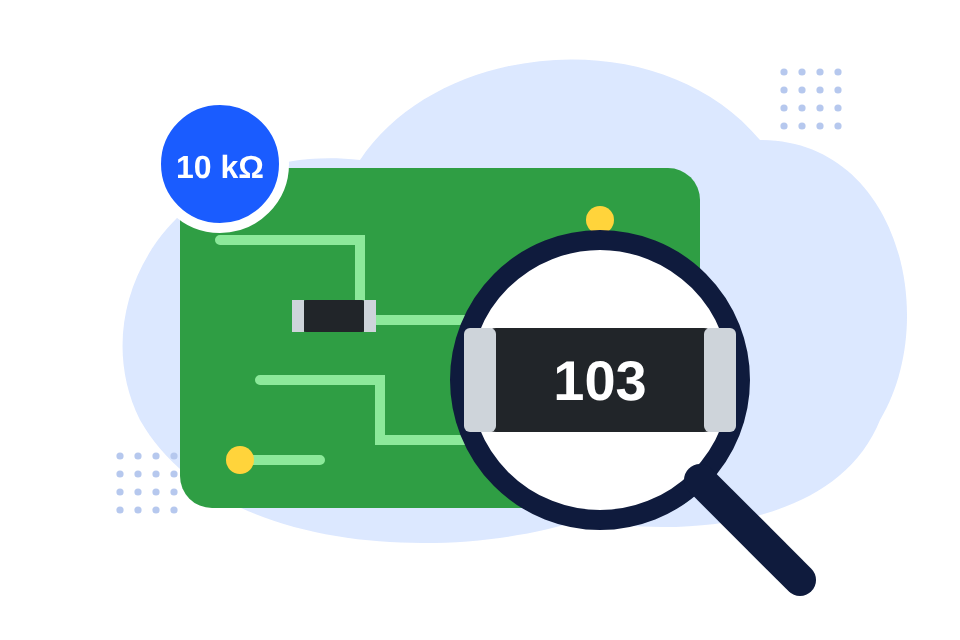

Una resistenza con stampato 103.
10 kΩ
Codice a 3 cifre, tolleranza 5%
Un valore piccolo
Una resistenza con stampato 4R7.
4,7 Ω
La R fa da virgola
Precisione all’1%
Una resistenza con stampato 01C.
10 kΩ
Codice EIA-96
Valori calcolati con il convertitore di questa pagina. Nel dubbio, misura la resistenza con un multimetro fuori dal circuito.
Domande frequenti
Cosa vuol dire 103 su una resistenza SMD?
Che vale 10 kΩ: le prime due cifre (10) sono il valore, la terza (3) è il numero di zeri da aggiungere. 10 seguito da tre zeri fa 10.000 Ω.
Che differenza c’è tra il codice a 3 e a 4 cifre?
Il codice a 4 cifre ha una cifra in più per il valore e si usa per le resistenze di precisione all’1%, che hanno valori come 10,2 kΩ (1022). Il codice a 3 cifre si usa per quelle al 5%.
Come si legge un codice EIA-96?
Le due cifre sono la posizione del valore nella serie E96 (01 = 100, 02 = 102 e così via fino a 96 = 976), la lettera è il moltiplicatore. Il convertitore ha la tabella completa.
Una resistenza SMD con scritto 000 è rotta?
No, è un ponticello: una resistenza da 0 Ω che serve a collegare due punti del circuito, come un filo, ma si monta con le stesse macchine dei componenti SMD.
68R è un codice EIA-96 o 68 Ω?
Quasi sempre 68 Ω: con due cifre e la R in fondo si legge come la R al posto della virgola. In EIA-96 sarebbe 4,99 Ω, ma i produttori in quel caso usano di solito la Y.
E se la resistenza ha le fasce colorate?
Allora è una resistenza a foro passante: usa il convertitore del codice colori delle resistenze, per 4, 5 e 6 fasce.
